Beschreibung

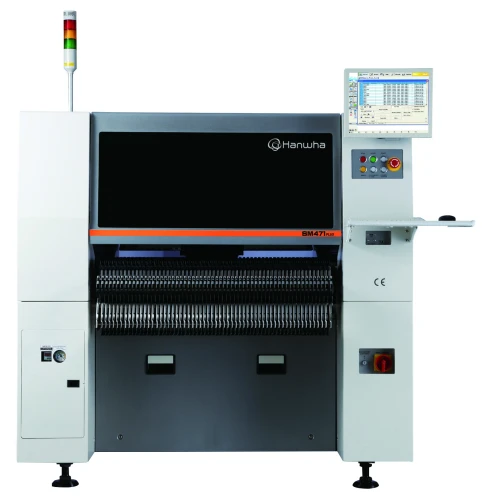

Der Hochleistungsbestücker SM471 PLUS verfügt über zwei Portale mit jeweils 10 Spindeln pro Kopf und ist mit einem innovativen Flying-Vision-System ausgestattet. Mit einer beeindruckenden Chip-Platziergeschwindigkeit von bis zu 78.000 Bauteilen pro Stunde ist es der weltweit schnellste Bestücker in seiner Maschinenklasse. Das System verarbeitet standardmäßig Bauteile von 01005 Chips bis hin zu großen Steckerleisten mit einer Länge von bis zu 14 mm, was eine außergewöhnliche Flexibilität in der Produktion ermöglicht.
Besonders schnelle und hochgenaue elektrische Feeder tragen entscheidend zur Produktivität und Bestückungsqualität bei. Diese Technologie sorgt dafür, dass selbst komplexe Fertigungsanforderungen mit höchster Präzision erfüllt werden. Die Möglichkeit, gleichzeitig die pneumatischen SM-Feeder zu nutzen, steigert die Benutzerfreundlichkeit des Systems erheblich und ermöglicht einen durchgehend effizienten Produktionsprozess.
Insgesamt bietet die SM471 PLUS eine herausragende Lösung für moderne Fertigungsanforderungen und positioniert sich als unverzichtbares Werkzeug für Unternehmen, die in der Elektronikbranche tätig sind. Mit seiner Kombination aus Geschwindigkeit, Flexibilität und Benutzerfreundlichkeit setzt das System neue Maßstäbe in der Bestückungstechnologie.
Anlagenmerkmale
- 75.000 Bauteile pro Stunde (bei optimalen Bedingungen)
- Neuartiger „Flying“-Kopfmechanismus (mit 10 Spindeln)
- Doppelspursystem - „NULL“-Ladezeit für die Leiterplatte
- Besonders schnelle und hochgenaue elektrische Feeder (die pneumatischen SM-Feeder können gleichzeitig verwendet werden)
- SMART-Feeder - weltweit erster Feeder mit Auto-Splicing- und Auto-Ladefunktion, max. Kapazität 120 (8mm-Feeder)
- Verbesserte Verarbeitung von Sonderbauformen durch 3-Stufen-Beleuchtung (seitlich, koaxial und von außen)
Technische Daten
| Bauteilspektrum | 0402~ □ 14 mm IC, Stecker (Lead Pitch 0,4 mm) BGA, CSP (Ball Pitch 0,4 mm) |
| Bestückgeschwindigkeit | 78.000 Bt/h |
| Bestückgenauigkeit | ±50μm@μ+3σ |
| Boardgröße | min. 50 mm x 40 mm Einzelspur max. 610 x 460 mm Doppelspur max. 610 x 250 mm |
| Boarddicke | 0,38 ~ 4,2 |
| Stromversorgung | AC 220 (50/60Hz, 3 Phasen) Max. 5,0kVA |
| Druckluftversorgung | 0,5 ~ 0,7MPa(5~7kgf/cm2) 350 Nl / min. 50 Nl / min. (Vakuumpumpe) |
| Gewicht | ca. 1.820 kg |
| Abmessungen (L x T x H) | 1.650 mm x 1.690 mm x 2000 mm |
