Beschreibung

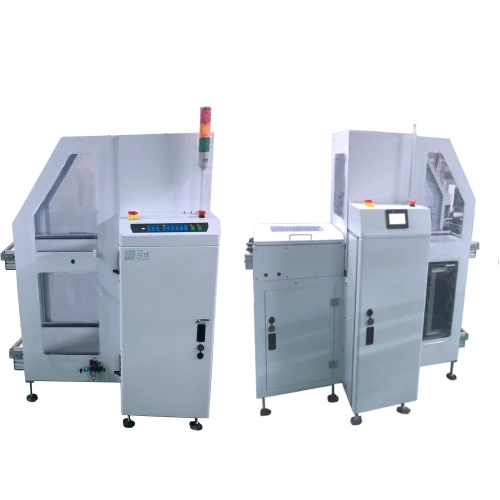

Der Mini Magazine Loader/Unloader ist speziell für Fabriken entwickelt worden, die nur über begrenzten Platz verfügen. Dieses kompakte Gerät bietet eine Vielzahl von Funktionen, die den Produktionsprozess optimieren und erleichtern.
Das benutzerfreundliche Soft-Touch-LED-Membran-Bedienfeld ermöglicht eine einfache und intuitive Bedienung des Geräts. Der servomotorisch gesteuerte Heber sorgt für präzise und zuverlässige Bewegungen, während die oberen und unteren pneumatischen Klammern das Magazingestell sicher fixieren, um einen reibungslosen Betrieb zu gewährleisten.
Für zusätzliche Sicherheit und einfache Wartung verfügt der Mini Magazine Loader/Unloader über eine Selbstdiagnose-Funktion mit Fehlercode-Anzeige. Dies ermöglicht eine schnelle Identifikation und Behebung von Problemen, was die Ausfallzeiten minimiert.
Ein weiteres Highlight ist der druckgeregelte Pusher, der speziell entwickelt wurde, um Schäden an Kartons zu vermeiden. Dies ist besonders wichtig für empfindliche Materialien und trägt zur Verlängerung der Lebensdauer der Verpackungen bei.
Mit einer Fördererhöhe von 950±30 mm passt sich das Gerät flexibel an verschiedene Produktionsumgebungen an. Zudem entspricht der Mini Magazine Loader/Unloader den SMEMA-Standards, was eine nahtlose Integration in bestehende Produktionslinien sicherstellt.
Zusammengefasst bietet der Mini Magazine Loader/Unloader eine effiziente und platzsparende Lösung für Fabriken, die hohe Ansprüche an Präzision, Zuverlässigkeit und Schonung der Materialien stellen.
Technische Daten
| Maschinen Type | Größe | Model | Rack Größe |
Maschinen Abmessungen |
tatsächliche Leiterplattengröße |
Gewicht (Kg) |
| LOADER | M | WHM-320SD0BM-C | 355x320x563 | 1100x766x1670 | 80x80 - 330x250 | 150 |
| L | WHM-320SD0BL-C | 460x400x563 | 1480x850x1670 | 80x80 - 445x330 | 190 | |
| LL | WHM-320SD0BLL-C | 535x460x570 | 1646x905x1670 | 80x80 - 530x390 | 230 | |
| XL | WHM-320SD0BXL-C | 535x530x570 | 1654x973x1670 | 80x80 - 530x460 | 270 | |
| XXL | WHM-320SD0BXXL-C | 630x530x570 | 1754X973X1670 | 80x80 - 600x460 | 320 | |
| UNLOADER | M | WHM-321SD3BM-C | 355x320x563 | 1618x765x1670 | 80x80 - 330x250 | 185 |
| L | WHM-321SD3BL-C | 460x400x563 | 1760x850x1670 | 80x80 - 445x330 | 230 | |
| LL | WHM-321SD3BLL-C | 535x460x570 | 1834x1033x1670 | 80x80 - 530x390 | 275 | |
| XL | WHM-321SD3BXL-C | 535x530x570 | 2009x1103x1670 | 80x80 - 530x460 | 320 | |
| XXL | WHM-321SD3BXXL-C | 630x530x570 | 2209X 1103X1670 | 80x80 - 600x460 | 350 |
Anlagenmerkmale
- Benutzerfreundliches Soft-Touch-LED-Membran-Bedienfeld
- Heber servomotorisch gesteuert
- Obere und untere pneumatische Klammern zur Sicherung des Magazingestells
- Selbstdiagnose Fehlercode-Anzeige
- Druckgeregelter Pusher zur Vermeidung von Kartonschäden
- Fördererhöhe 950±30mm
- SMEMA-konform
- Kapazität Aufwärts: 1 Regal; Abwärts: 1 Regal
- Magazinwechselzeit: Ca. 30 Sekunden
- Stromquelle: AC 220V, 50/60Hz, 1 Phase
- Stromverbrauch: 300 Max
- Luftdruck & Verbrauch: 4-6 bar, 10 l/min Max.
