Beschreibung

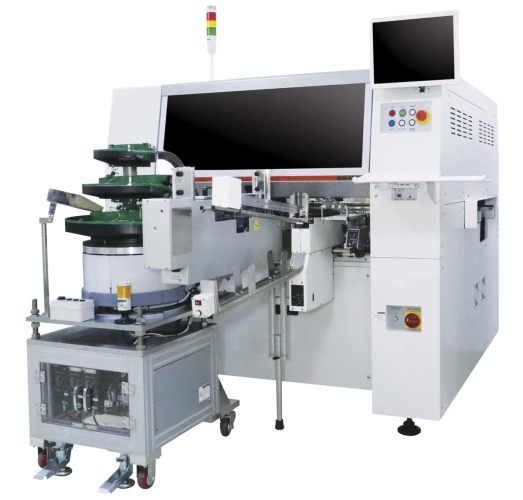

Der neu entwickelte Bestückungsautomat Hanwha SM485P ist ein multifunktionaler Hybrid-Bestücker, der unförmige Bauteile bis 43mm Höhe schnell und zuverlässig platzieren kann.
Das System arbeitet mit bis zu 4 Greifern und Kraftüberwachung, vollautomatischen Zuführungen für radiale und axiale Bauteile, elektrischen und elektropneumatischen SMD-Feedern, automatischer Pickup-Korrektur. Die Überwachung der Setz- und Einpresskraft, die flexible Rüstoptimierung, Vakuumversorgung intern/extern, elektrische Autoload-Feeder, Schnittstellen für kundenspezifische Bauteilzuführungen gehören zum Standard der Anlage Hanwha SM485P. Die Anlage bestückt Etiketten auf zuvor plazierte Bauteile und wertet diesen Barcode für die Traceability aus.
Mit 4 Sonderköpfen und Megapixel- Kamera eignet sich diese Maschine sowohl als Einzelsystem für Prototypen- und Kleinserienfertigung, als auch für die Kombination mit Chip Shootern in Fertigungslinien. Die Feederbank bevorratet bis zu 120 Steckplätze für elektrische 8mm-Feeder. Der optionale seitliche Traywechsler bietet Platz für 20 JEDEC-Trays. Bereits vorhandene pneumatische Feeder der früheren Generation können weiterhin benutzt werden.
Anbindungen an externe Lagerhaltungssysteme, Produktionsplanungssoftware, Line Balancing, Schnittstellen zu MES- und ERP-Systemen sind verfügbar.
Die Bestückungsleistung beträgt bis zu 12.000 Bt/h, das Bauteilspektrum reicht
von 01005 ~ 75x75mm, Steckerleisten mit einer Länge von bis 150mm und 42mm Höhe.
Die Bestückfläche beträgt bis 610mm x 460mm im Inline-Betrieb
Technische Daten
| Bauteilspektrum | 0201 ~ □ 55 mm (max. Höhe 26 mm) 01005 ~ □ 75 mm Stecker (optional) IC, Stecker (Lead Pitch 0,4 mm) BGA, CSP (Ball Pitch 1,0 mm) |
| Bestückgeschwindigkeit | 12.000 Bt/h |
| Bestückgenauigkeit | ±50μm |
| Boardgröße | min. 50 mm x 40 mm max. 610 mm x 460 mm |
| Boarddicke | 0,38 ~ 4,2 |
| Stromversorgung | AC 220 (50/60Hz, 3 Phasen) max 3,5 kW |
| Druckluftversorgung | 0,5 ~ 0,7MPa (5~7kgf/cm2) 180 Nl / min. 50 Nl / min. (Vakuumpumpe) |
| Gewicht | ca. 1.600 kg |
| Abmessungen (L x T x H) | 1.650 mm x 1.680 mm x 1.530 mm |
