Beschreibung

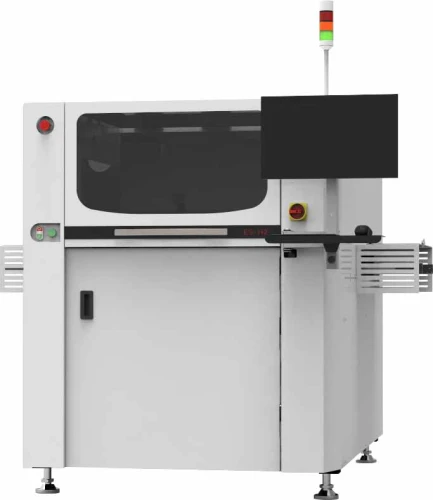

Der H2 Schablonedrucker setzt neue Maßstäbe in Produktionsgeschwindigkeit und Effizienz dank der fortschrittlichen ESE-Technologie. Mit einer Kernzykluszeit von 5,5 bis 6 Sekunden und einer gesamten Zykluszeit inklusive Reinigung von 10 Sekunden verkürzt er die Produktionszeit erheblich und steigert die Produktivität.
Die präzise Maschinenausrichtung von 10 Mikrometern und eine Wiederholgenauigkeit von 20 Mikrometern sorgen für stabile und zuverlässige Druckleistung. Das innovative Reinigungssystem mit doppeltem Vakuum und kostensparendem Papierreinigungssystem senkt die Reinigungskosten um 40–50 %. Ein verbesserter Papierwechselmodus und die Möglichkeit eines papierlosen Betriebs bieten zusätzliche Flexibilität.
Ein Linearmotor für eine stabile Kameraführung und ein dreistufiges Fördersystem gehören zur Standardausstattung. Für die mittelgroße PCB-Produktion ist eine Back-to-Back-Konfiguration verfügbar, die die Effizienz weiter erhöht. Mit dem H2 Drucker profitieren Sie von schnellen Zykluszeiten und optimierten Produktionsprozessen.
Anlagenmerkmale
- Allgemeiner SMT-Druck Hochgeschwindigkeitsdrucker
- Super-Core-Zykluszeit und Drucker mit hohem Durchsatz
- Back-To-Back (BTB) konfigurierbar
- Linearmotor eingesetzt
Technische Daten
| PCB-Größe | 50㎜ x 50㎜ - 550㎜ x 400㎜ |
| PCB-Dicke | 0,3㎜ ~ 6㎜ |
| Schablonenmaskengröße | 550㎜ , 584㎜ (23”), 650㎜ , 736㎜ (29”) |
| Kernzykluszeit | 6 Sek. / unter optimalen Bedingungen |
| Ausrichtungsgenauigkeit | ±10 ㎛ @ 6 Sigma |
| Druckwiederholbarkeit | ±20 ㎛ @ 6 Sigma, Cmk ≥2,0 von Drittanbietern [* ±18 ㎛ @ 6 Sigma, Cmk ≥2,0 von ESE] |
