Beschreibung

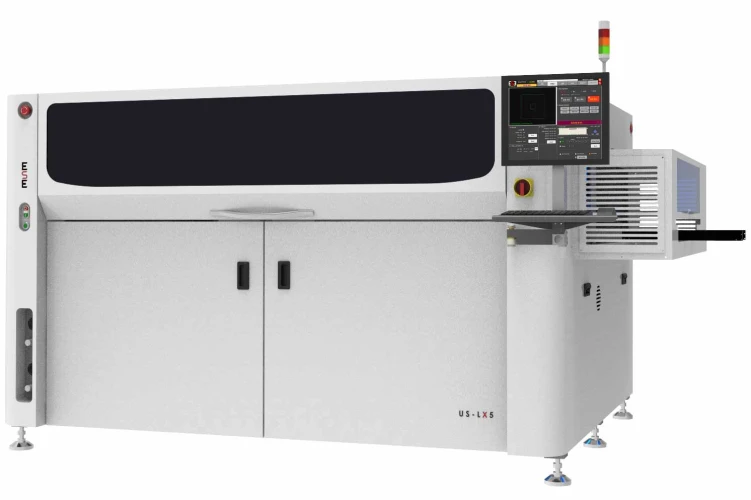

Das automatische Schablonendrucksystem L5, basierend auf der bewährten Standard-E8-Plattform, wurde speziell entwickelt, um LED-, LCD- und größere Substrate bis zu einer Größe von 1300 mm abzudecken. Mit dieser Innovation wird das Drucken und Reinigen von Leiterplatten bis zu 1500 mm in der X-Richtung möglich.
Als qualifizierter professioneller Großdrucker für führende LED- und LCD-Hersteller bietet das L5-System alle Standardfunktionen und -merkmale des E8-Druckers. Es ist das flexibelste System in diesem Industriebereich und ermöglicht eine effiziente und präzise Bearbeitung von Substraten.
Das System kann Substrate mit einem Gewicht von bis zu 10 kg verarbeiten, dank seines flexiblen Designs, das das Laden von Maskenschablonen in Kundengröße ermöglicht, einschließlich der optionalen ESE-Standardkonfiguration. Das integrierte Standardklemmsystem und der speziell entwickelte seitliche Vakuumklemmwerkzeugsatz sorgen für eine perfekte Plattenklemmung und hervorragende Druckergebnisse ohne Verformung.
Durch die effektive Druck- und Reinigungsrichtung in der X-Achse wird die Präzision und Qualität des Drucks auf großen Leiterplatten optimiert. Diese Merkmale machen das L5-Schablonendrucksystem zu einer idealen Lösung für Unternehmen, die hohe Anforderungen an die Druckqualität und Flexibilität bei der Bearbeitung großer Substrate stellen.
Technische Daten
| PCB-Größe | 100㎜ x 80㎜ ~1500㎜ x 650㎜ |
| PCB-Dicke | 0,3㎜ ~ 6㎜ |
| Schablonenmarkierungsgröße | 736㎜, 980㎜, 1800㎜ x 800㎜ |
| Zykluszeit | 45 Sek. / 1000 mm PCB |
| Ausrichtungsgenauigkeit | ±12,5 ㎛ @ 3 Sigma |
| Druckwiederholbarkeit | ±25 ㎛ @ 3 Sigma |
Anlagenmerkmale
- Qualifizierte professionelle Großplatten bis zu 1500 mm
- 12 über erweitertes Standardprogramm integriert
- Bis zu 10 kg und 10 mm Dicke (optional) verfügbar
- 3-stufiges Fördersystem und spezielles Vakuumklemmen-Kit enthalten
- Effektives Drucken und Reinigen in X-Richtung
