Beschreibung

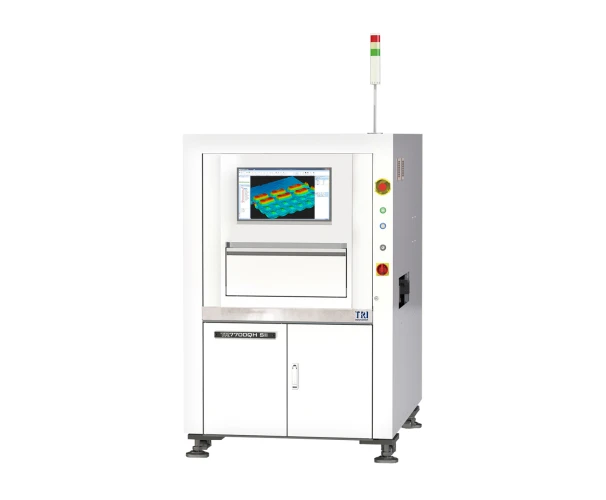

Die TR7700QH SII Serie setzt neue Maßstäbe in der Welt der automatisierten optischen Inspektion (AOI). Mit beeindruckenden Geschwindigkeiten von bis zu 80 cm² pro Sekunde ermöglicht dieses Ultra-High-Speed-System eine effiziente und präzise Prüfung von Leiterplatten und anderen Bauteilen. Dabei bleibt die Messgenauigkeit kompromisslos hoch, was es zu einem unverzichtbaren Werkzeug in modernen Fertigungsumgebungen macht.
Ausgestattet mit TRI's innovativem Smart Programming und fortschrittlichen AI-Algorithmen, optimiert die TR7700QH SII den Inspektionsprozess und minimiert menschliche Fehler. Die integrierten Metrologie-Messfunktionen ermöglichen eine noch tiefere Analyse der Qualitätsmerkmale, wodurch Unternehmen ihre Produktionsstandards weiter erhöhen können.
Zudem unterstützt die TR7700QH SII die aktuellen Smart Factory Standards, darunter IPC-CFX und den Hermes Standard (IPC-HERMES-9852). Diese Standards gewährleisten eine nahtlose Integration in vernetzte Produktionsumgebungen und fördern den Datenaustausch zwischen verschiedenen Maschinen und Systemen. Damit ist die TR7700QH SII nicht nur eine Inspektionslösung, sondern auch ein entscheidender Baustein auf dem Weg zur intelligenten Fabrik der Zukunft.
Ein weiteres herausragendes Merkmal der TR7700QH SII ist ihre Benutzerfreundlichkeit. Dank intuitiver Softwareoberflächen und flexibler Programmieroptionen können Bediener schnell und effizient Schulungen absolvieren und die Systeme in Betrieb nehmen. Dies reduziert nicht nur die Einarbeitungszeit, sondern steigert auch die Produktivität in der Fertigung. Mit ihrer Kombination aus Geschwindigkeit, Präzision und modernster Technologie ist die TR7700QH SII Serie die ideale Lösung für Unternehmen, die auf Qualität und Effizienz setzen.
Anlagenmerkmale
- Ultra-Hochgeschwindigkeits-Kamera, bis zu 80 cm2/sec
- Messungen in messtechnischer Qualität
- KI-gestützte Algorithmen mit intelligenter Programmierung
- Industrie 4.0-fähige Plattform
Technische Daten
Optical System
| Imaging Method | Stop-and-Go |
| Top Camera | 12 MP / 21 MP High Speed Camera |
| Angle Camera | N/A |
| Imaging Resolution | 12 µm, 15 µm , 18 µm (factory setting) * 18 µm is available for TR7700QH SII, 12 µm is available for TR7700QH SII & TR7700QH SII DL |
| Lighting | Multi-phase True Color LED |
| 3D Technology | Quad Digital Fringe Projectors |
| Max. 3D Range | 40 mm |
Inspection Performance
| Imaging Speed | 12 MP@ 18 μm: 70 cm²/sec 21 MP@ 12 μm: 60 cm²/sec 21 MP@ 15 μm: 80 cm²/sec |
Motion Table & Control
| X-Axis Control | Ballscrew + AC Servo with Motion Controller |
| Y-Axis Control | Ballscrew + AC Servo with Motion Controller |
| Z-Axis Control | Ballscrew + AC Servo with Motion Controller |
| X-Y Axis Resolution | 1 μm |
Board Handling
| Max PB Size | TR7700QH SII: 510 x 510 mm TR7700QH SII DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane TR7700L QH SII: 765 x 610 mm |
| PCB Thickness | 0.6-5 mm |
| Max PCB Weight | TR7700QH SII (DL): 3 kg. Optional: 5kg TR7700L QH SII: 3 kg. Optional: 5 kg / 12 kg |
| Top Clearance | 50 mm |
| Bottom Clearance | 40 mm |
| Edge Clearance | TR7700QH SII (DL): 3 mm. Optional: 4 mm / 5 mm TR7700L QH SII: 3 mm. Optional: 5 mm |
| Conveyor | Inline Height: 880 – 920 mm, Optional: 925-965 mm * SMEMA Compatible |
Inspection Functions
| Component | Missing, Tombstoning, Billboarding, Polarity, Rotation, Shift, Wrong Marking (OCV), Defective, Upside Down, Extra Component, Foreign Material, Lifted Component |
| Solder | Solder Fillet Height, Solder Volume %, Excess Solder, Insufficient Solder, Bridging, Through-hole Pins, Lifted Lead, Golden Finger Scratch/ Contamination |
Dimensions
| WxDxH | TR7700QH SII: 1100 x 1730 x 1700 mm TR7700QH SII DL: 1100 x 2005 x 1700 mm TR7700L QH SII: 1365 x 1865 x 1700 mm Note: not including signal tower, signal tower height 520 mm |
| Weight | TR7700QH SII: 920 kg TR7700QH SII DL: 1020 kg TR7700L QH SII: 1035 kg |
