Beschreibung

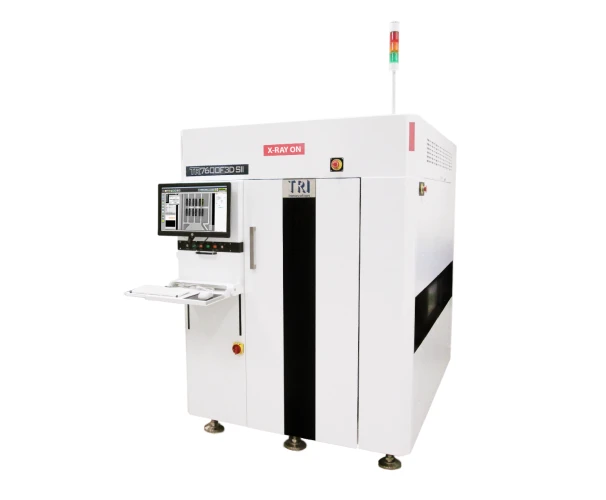

Das TR7600F3D SII ist die automatisierte Hochgeschwindigkeits-Inline-Röntgeninspektionslösung der nächsten Generation, die eine beeindruckende Leistungssteigerung bietet. Mit einer Geschwindigkeit, die doppelt bis dreifach so hoch ist wie die des Vorgängermodells, setzt dieses System neue Maßstäbe in der Branche. Die fortschrittliche AXI-Lösung ist in der Lage, große Leiterplatten mit einer Größe von bis zu 900 mm x 460 mm zu inspizieren, was sie besonders vielseitig und anpassungsfähig macht.
Das TR7600F3D SII überzeugt nicht nur durch seine außergewöhnliche Schnelligkeit, sondern auch durch die hohe Präzision und Zuverlässigkeit. Es senkt die Schlupf- und Pseudofehlerrate signifikant, ohne dabei die Taktzeit der Produktionslinie zu beeinträchtigen. Dies bedeutet, dass Produktionsprozesse effizienter gestaltet und die Qualität der Endprodukte verbessert werden können.
Mit dieser Kombination aus erhöhter Effizienz und präziser Fehlererkennung setzt das TR7600F3D SII neue Maßstäbe in der automatisierten Röntgeninspektionstechnologie. Unternehmen, die auf diese Lösung setzen, profitieren von schnelleren Inspektionszyklen, reduzierten Fehlerquoten und insgesamt höheren Produktionsstandards. Das TR7600F3D SII ist somit ein unverzichtbares Werkzeug für moderne Fertigungsprozesse, die höchste Qualität und Effizienz erfordern.
Technische Daten
Imaging System
| Camera | Flat Panel Detector |
| X-ray Source | 130 kV (User Adjustable) |
| Imaging Resolution | 5 μm ,10 μm, 15 μm, 20 μm, 25 μm, 30 μm |
| Inspection Method | 2D, 2.5D, 3D Slicing, Planar CT (Optional) |
Motion Table & Control
| X-Axis Control | High-Precision Ballscrew + AC-Servo Controller |
| Y-Axis Control | High-Precision Ballscrew + AC-Servo Controller |
| Z-Axis Control | High-Precision Ballscrew + AC-Servo Controller |
| X-Y Axis Resolution | N/A |
Board Handling
| Max PCB Size | TR7600F3D SII: 900 x 460 mm TR7600F3D LL SII: 1000 x 600 mm Note: The Max. PCB Size will vary depending on the angle of incidence |
| PCB Thickness | TR7600F3D SII: 0.6 - 7 mm TR7600F3D LL SII: 0.4 - 7 mm |
| Max PCB Weight | 12 kg |
| Top Clearance | @ 20/25/30 μm: 50 mm @ 15 μm: 45 mm @ 10 μm: 25 mm @ 5 μm: 5 mm |
| Bottom Clearance | @ 30 μm: 55 mm @ 5/10/15/20/25 μm: 70 mm |
| Edge Clearance | 3 mm or 5 mm |
| Conveyor Height | 880 - 920 mm * SMEMA Compatible |
Inspection Functions
| Capabilities | Missing Misalignment Tombstone Billboard Tantalum Polarity Rotation Floating |
| Defects | Insufficient/Excess Solder Bridging Open Solder Ball Non-wetting Void Lifted Lead |
Dimensions
| WxDxH | TR7600F3D SII: 1470 x 1971 x 1974 mm TR7600F3D LL SII: 1730 x 2300 x 1975 mm Note: not including signal tower, height: 502 mm |
| Weight | TR7600F3D SII: 3850 kg TR7600F3D LL SII: 4850 kg |
| Power Requirement | 200 - 240 VAC single phase, 50/60 Hz, 4 kVA |
Anlagenmerkmale
• 5 µm hohe Präzision für eine umfassende Fehlererkennung
• Mechanisches Design der nächsten Generation für höhere Geschwindigkeiten bis zu 10 FOV / s
• Smart Factory Ready mit einfacher MES-Konnektivität
