Beschreibung

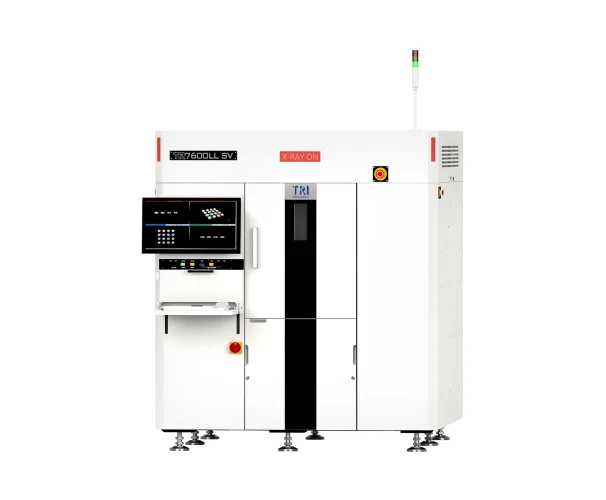

Die TR7600 SV-Serie ist das neu erschienene 3D-AXI-Zeilenscan-Gerät, das eine beeindruckende Leistungssteigerung von bis zu 20 % im Vergleich zur preisgekrönten TR7600 SIII-Serie bietet. Angetrieben von fortschrittlichen KI-Algorithmen kann dieses Hochgeschwindigkeits-3D-AXI-System Void-Defekte präzise erkennen und damit die Effizienz und Genauigkeit der Inspektion erheblich verbessern.
Mit einer beeindruckenden hohen Auflösung von 7 µm liefert die TR7600 SV-Serie eine Inspektion mit hoher Ausbeute, was zu einer deutlich besseren Qualitätskontrolle führt. Die robuste Plattform ermöglicht eine schnelle Bildrekonstruktion und zuverlässige Defekterkennung in einer Vielzahl von Komponenten. Dazu gehören BGAs, Barrel Fill, Kondensatoren, Chips, Komponenten unter HF-Abschirmungen, CSPs, DIMM-Anschlüsse, Flip-Chips, Erdungspads, Gullwing, Kühlkörper, J-Leads, LED-Chips, LGAs, Paladin-Anschlüsse, Widerstände, RNET, SiP, SMT-Anschlüsse, SOIC, SOT, Wärmeleitpads, QFNs, QFP und THTs.
Diese breite Anwendungsfähigkeit und die hohe Präzision machen die TR7600 SV-Serie zu einer unverzichtbaren Lösung für moderne Fertigungsprozesse, die sowohl auf höchste Qualität als auch auf maximale Effizienz angewiesen sind. Mit der Kombination aus verbesserter Leistung und fortschrittlicher Technologie setzt die TR7600 SV-Serie neue Maßstäbe in der automatisierten Röntgeninspektion.
Anlagenmerkmale
• 7 µm Hochleistungsinspektion, 20 % Leistungssteigerung im Vergleich zum Vorgängermodell
• Neuer Motion Controller, EtherCAT, für Echtzeitmessungen und einfache Wartung
• KI-gestützte Inspektionsalgorithmen für präzise Defekterkennung
• Smart Factory Ready für einfache MES-Konnektivität
• Weltweiter technischer Support
Technische Daten
Imaging System
| Camera | Ultra-High Speed Line-Scan CCD 3 or 5 Units (9 or 15 Sensors) |
| X-ray Source | 60 -130 kV |
| Imaging Resolution | 7 μm - 25 μm |
| Inspection Method | 2D, 2.5D, 3D Slicing, Planar CT (Optional) |
Motion Table & Control
| X-Axis Control | Linear Servo Motor with Motion Controller |
| Y-Axis Control | High-Precision Ballscrew + AC-Servo Controller |
| Z-Axis Control | High-Precision Ballscrew + AC-Servo Controller |
| X-Y Axis Resolution | N/A |
Board Handling
| Max PCB Size | 1000 x 660 mm |
| PCB Thickness | 0.4 - 7 mm |
| Max PCB Weight | 12 kg |
| Top Clearance | @ 25 μm: 50 mm @ 20 μm: 50 mm @ 15 μm: 30 mm @ 10 μm: 15 mm @ 7 μm: 7 mm |
| Bottom Clearance | @ 25 μm: 55 mm @ 7 /10 / 15 / 20 μm: 70 mm |
| Edge Clearance | 3 mm or 5 mm |
| Conveyor Height | 880 - 920 mm |
Inspection Functions
| Capabilities | Missing Misalignment Tombstone Billboard Tantalum Polarity Rotation Floating |
| Defects | Insufficient/Excess Solder Bridging Open Solder Ball Non-wetting Void Lifted Lead |
Dimensions
| WxDxH | TR7600LL SV: 1730 x 2300 x 1975 mm Note: not including signal tower, height: 502 mm |
| Weight | TR7600LL SV: 4900 kg |
| Power Requirement | 200 - 240 VAC single phase, 50/60 Hz, 4 kVA |
