Beschreibung

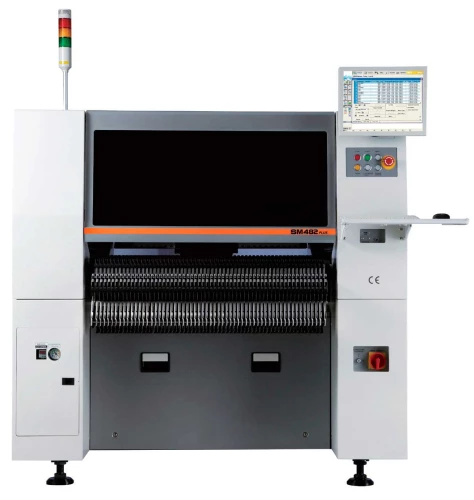

Das Bestücksystem SM482 ist aufgebaut auf der Basis des flexiblen Hochgeschwindigkeitsbestückers SM471, jedoch speziell auf ein breites Bauteilspektrum ausgerichtet. Es ist ausgestattet mit der Polygon-Bauteilerkennungsfunktion sowie dem neuartigen Vacuumsystem für die optimierte
Bauteilabholung und -platzierung.
NEUE Feeder-Generation:
- Besonders schnelle und hochgenaue elektrische Feeder (die pneumatischen SM-Feeder können gleichzeitig verwendet werden)
- SMART-Feeder - weltweit erster Feeder mit Auto-Splicing- und Auto-Ladefunktion, max. Kapazität 120 (8mm-Feeder)
Technische Daten
| Bauteilspektrum |
0201 ~ □ 55 mm (max. Höhe 15 mm) 01005 ~ □ 75 mm Stecker (optional) IC, Stecker (Lead Pitch 0,4 mm) BGA, CSP (Ball Pitch 1,0 mm) |
| Bestückgeschwindigkeit | 28.000 Bt/h |
| Bestückgenauigkeit | ±50μm@μ+3σ |
| Boardgröße |
min. 50 mm x 40 mm max. 740 mm x 460 mm |
| Boarddicke | 0,38 ~ 4,2 |
| Stromversorgung | AC 220 (50/60Hz, 3 Phasen) Max. 4,7kVA |
| Druckluftversorgung |
0,5 ~ 0,7MPa (5~7kgf/cm2) 180 Nl / min. 50 Nl / min. (Vacuumpumpe) |
| Gewicht | ca. 1.600 kg |
| Abmessungen (L x T x H) | 1.650 mm x 1.680 mm x 1.530 mm |
Anlagenmerkmale
- Einspursystem mit 6 Spindeln pro Bestückkopf
- 30.000 Bt/h (bei optimalen Bedingungen)
- Neues Vacuumsystem für optimierte Abholungs- und Platzierungsgenauigkeit
- Polygon Bauteilerkennungsfunktion
- Besonders schnelle und hochgenaue elektrische Feeder (die pneumatischen SM-Feeder können gleichzeitig verwendet werden)
- SMART-Feeder - weltweit erster Feeder mit Auto-Splicing- und Auto-Ladefunktion, max. Kapazität 120 (8mm-Feeder)
