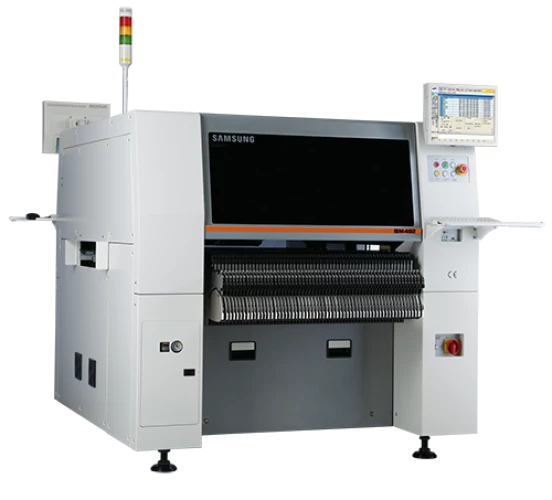

SM485

Beschreibung

Die  SM485 der bewährten SM-Serie  erfüllt die steigenden Anforderungen an hohe und zugleich flexible Bestückungsleistungen für SMD- und Sonderbauteile bis zu 26 mm Höhe in einem einzigen System. Dieses Modell vereint modernste Technologien und umfassende Funktionen, um eine effiziente Produktion zu gewährleisten.

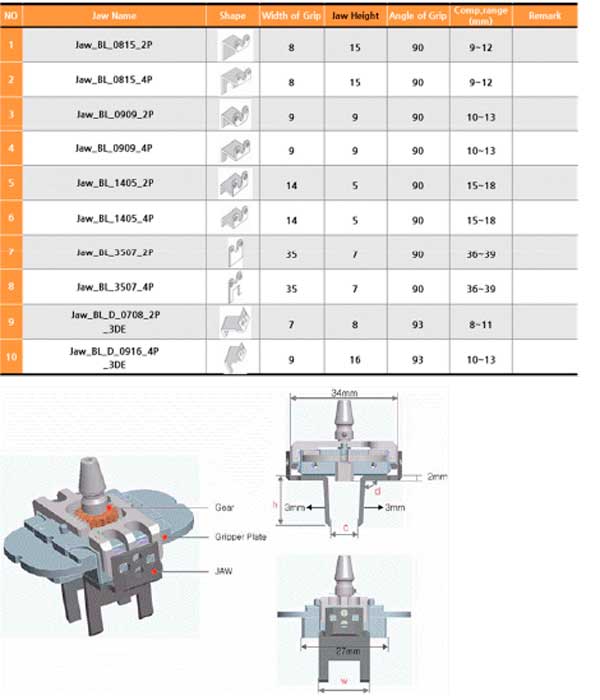

Zu den Standardmerkmalen der SM485 gehören ein intelligentes elektronisches Feedersystem, das die automatisierte Pickup-Korrektur ermöglicht sowie austauschbare Greifer, welcher Setz- und Einpresskraftüberwacht ist und somit z.B. für Snap-In oder THT Komponenten geeignet ist. Diese Funktionen tragen entscheidend zur Qualitätssicherung und Prozessstabilität bei. Die flexible Rüstoptimierung und die Vakuumversorgung, sowohl intern als auch extern, garantieren eine hohe Flexibilität während des Produktionsprozesses. Zudem unterstützt das System elektrische Autoload-Feeder und bietet Schnittstellen für kundenspezifische Bauteilzuführungen.

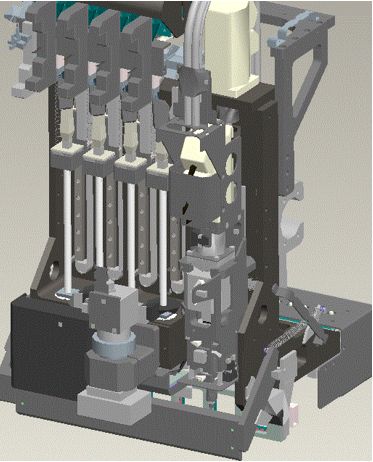

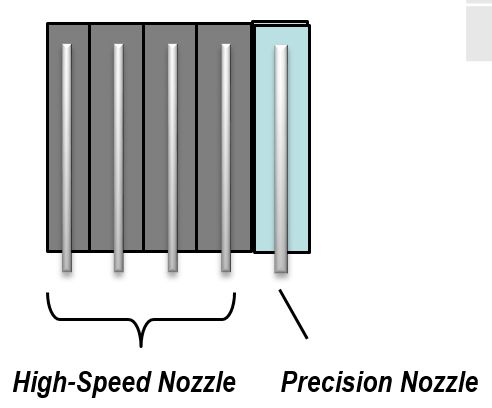

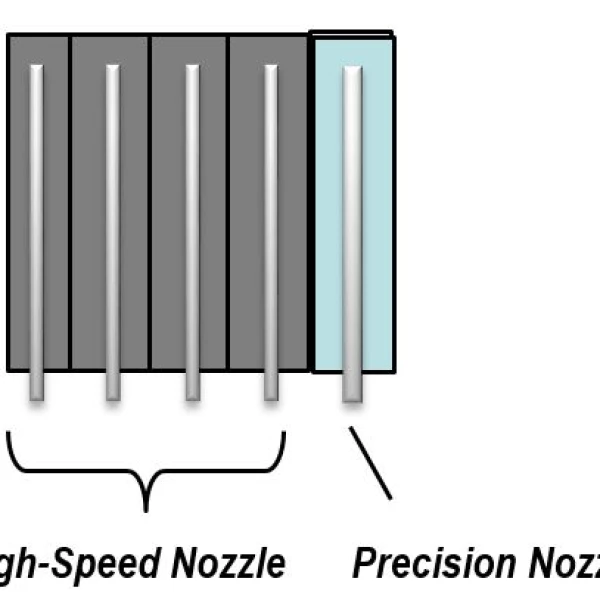

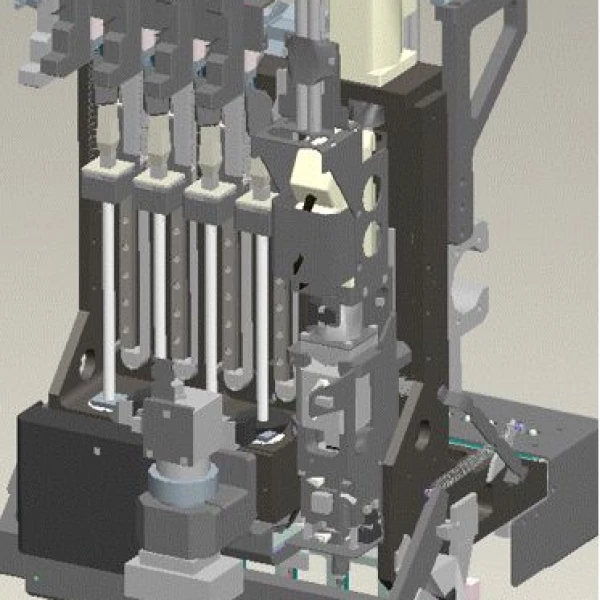

Ein weiteres innovatives Feature ist die Möglichkeit, Etiketten auf zuvor platzierten Bauteilen zu bestücken und deren Barcode zur Traceability auszuwerten. Mit fünf Bestückspindeln, einem Flying-CCD-Vision-System und einer zusätzlichen stationären Megapixel-Kamera eignet sich die SM485 sowohl als Einzelsystem für Prototypen- und Kleinserienfertigung als auch in Kombination mit Chip Shootern in Fertigungslinien.

Die Feederbank kann bis zu 120 Steckplätze für elektrische 8mm-Feeder bevorraten, während der optionale seitliche Traywechsler Platz für 20 JEDEC-Trays bietet. Bereits vorhandene pneumatische Feeder der früheren Generation können weiterhin problemlos verwendet werden. Die Anbindung an externe Lagerhaltungssysteme sowie Produktionsplanungssoftware ist ebenfalls möglich, einschließlich Schnittstellen zu MES- und ERP-Systemen.

Mit einer beeindruckenden Bestückungsleistung von bis zu 22.000 Bauteilen pro Stunde deckt die SM485 ein breites Bauteilspektrum ab, das von 01005 bis zu 75x75 mm reicht, einschließlich Steckerleisten mit einer Länge von bis zu 150 mm und einer Höhe von 26 mm. Die großzügige Bestückfläche von 740 mm x 460 mm ermöglicht zudem eine vielseitige Nutzung in verschiedenen Produktionsumgebungen.
