Beschreibung

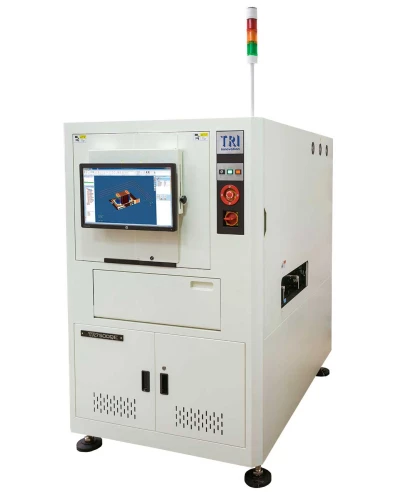

Das TR7500QE AOI revolutioniert die Löt- und Baugruppeninspektion mit seiner Kombination aus Mehrwinkel-2D- und 3D-Technologien der nächsten Generation. Diese Technologie basiert auf einer 4-Wege-adaptiven digitalen Streifenmusterprojektion und vier Seitenansichtskameras, die eine umfassende Inspektion ermöglichen.
Dank der fortschrittlichen 3D-Technologie erfasst das System Höhenunterschiede und Oberflächenstrukturen der Bauteile präzise. Die Seitenansichtskameras sorgen für eine Rundum-Überwachung, wodurch selbst schwer zugängliche Bereiche zuverlässig geprüft werden können. Dies trägt zur Identifizierung von potenziellen Fehlern bei, die die Funktionalität der Baugruppen beeinträchtigen könnten.
Die neueste Inspektionssoftware gewährleistet eine schnelle CAD-basierte Programmierung. Mit dieser benutzerfreundlichen Software können Inspektionsprogramme rasch erstellt werden, was die Einrichtungszeiten reduziert. Anpassbare Vorlagen berücksichtigen spezifische Anforderungen verschiedener PCBA-Typen, was das System flexibel macht.
Ein herausragendes Merkmal des TR7500QE AOI ist die Fähigkeit, null Ausfälle auf jeder PCBA zu gewährleisten. Die Kombination aus präziser Inspektion und intelligenten Fehlererkennungsalgorithmen sorgt dafür, dass auch kleinste Abweichungen erkannt werden. So minimiert das TR7500QE das Risiko fehlerhafter Produkte und maximiert die Qualität in der Produktion, wodurch es zu einer unverzichtbaren Lösung für Unternehmen wird, die höchste Standards in der Qualitätssicherung anstreben.
Technische Daten
| Optical System | |
|---|---|
| Imaging Method | Stop-and-Go Imaging |
| Top Camera | 12 Mpix |
| Angle Camera | 6.5 Mpix |
| Imaging Resolution | 10 µm, 15 µm (factory setting) |
| Lighting | Multi-phase true color LED, Coaxial lighting |
| 3D Technology | Quad Digital Fringe Projectors |
| Max. 3D Range | 12 Mpix@ 10 µm: 0-10 mm 12 Mpix@ 15 µm: 0-20 mm |
| Inspection Performance | |
|---|---|
| Imaging Speed |
12 Mpix@ 10 µm: 13.5 cm²/sec Note: Depending on component distribution |
| Motion Table & Control | |
|---|---|
| X-Axis Control | Ballscrew + AC-servo controller (Linear motor optional) |
| Y-Axis Control | Dual driven ballscrew + AC-servo controller |
| Z-Axis Control | Ballscrew + AC-servo controller |
| X-Y Axis Resolution | 1 µm |
| Board Handling | |
|---|---|
| Max PCB Size | TR7500QE: 510 x 460 mm TR7500L QE: 660 x 610 mm TR7500QE DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane |
| PCB Thickness | 0.6-5 mm |
| Max PCB Weight | 3 kg |
| Top Clearance | 50 mm |
| Bottom Clearance | 40 mm |
| Edge Clearance | 3 mm [5 mm optional] |
| Conveyor |
Inline |
| Inspection Functions | |
|---|---|
| Component | Missing Tombstoning Billboarding Polarity Rotation Shift Wrong Marking (OCV) Defective Upside Down Extra Component Foreign Material Lifted Component |
| Solder | Solder Fillet Height Solder Volume % Excess Solder Insufficient Solder Bridging Through-hole Pins Lifted Lead Golden Finger Scratch/Contamination |
Anlagenmerkmale
- Mehrwinkel-2D- und 3D-Abdeckung
- 4-Wege-Digital-Streifenprojektoren
- 4 Seitenansichtskameras Bis zu 20 mm 3D-Höhenbereich
- Hochgeschwindigkeits-CoaXPress-Bildgebung
- Optionales 3D-Lasermodul
