Beschreibung

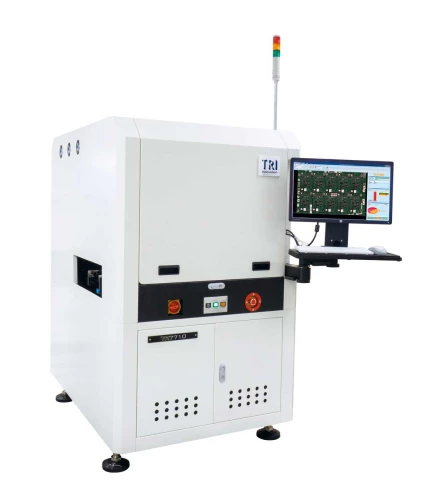

Das kostengünstige, anpassbare TR7710 vereint ein hochauflösendes Kamerasystem mit der exklusiven mehrphasigen Beleuchtung von TRI, um detaillierte und präzise PCB-Panelbilder aufzunehmen. Diese innovative Kombination gewährleistet eine hohe Bildqualität, die für die fehlerfreie Inspektion von Leiterplatten unerlässlich ist. Das System ist darauf ausgelegt, selbst die kleinsten Defekte und Unregelmäßigkeiten zu erkennen, was für die Qualitätssicherung in der Elektronikfertigung von entscheidender Bedeutung ist. Die exakte Identifizierung von Fehlern kann dazu beitragen, teure Nacharbeiten zu vermeiden und die Gesamteffizienz der Produktion zu erhöhen.
Dank der optischen Lösung bietet das TR7710 einen größeren Schärfentiefe-Bereich, was besonders vorteilhaft für die Inspektion von hohen Komponenten ist. Optional kann ein großer Abstand genutzt werden, um noch flexibler auf unterschiedliche Produktionsanforderungen einzugehen und die Effizienz im Inspektionsprozess zu steigern. Diese Flexibilität ermöglicht es, das TR7710 in verschiedenen Fertigungslinien und -umgebungen zu integrieren, was es zu einer äußerst vielseitigen Lösung macht, die sich nahtlos an verschiedene PCB-Designs und -Größen anpassen lässt.
Die AOI-kompatible Inspektionssoftware der TRI-Serie III überzeugt durch hervorragende Fehlererkennung und eine benutzerfreundliche, intelligente CAD-basierte Programmierung. Diese Software ermöglicht es auch weniger erfahrenen Anwendern, präzise Inspektionsprogramme schnell und unkompliziert zu erstellen, wodurch die Einarbeitungszeit und der Schulungsaufwand minimiert werden. Mit der intuitiven Benutzeroberfläche können Bediener ohne tiefgehende technische Kenntnisse sofort loslegen. In Kombination mit der Anpassungsfähigkeit des Systems ist das TR7710 eine kostengünstige AOI-Lösung, die sich ideal für Unternehmen mit unterschiedlichen Budgets eignet. Mit dieser Technologie investieren Unternehmen nicht nur in die Qualitätssicherung, sondern auch in die Zukunft ihrer Produktionsprozesse. Das TR7710 wird somit zu einem wertvollen Werkzeug, um den Anforderungen des Wettbewerbs standzuhalten und gleichzeitig die Produktqualität kontinuierlich zu verbessern.
Technische Daten
| Optical System | |
|---|---|
| Imaging Method | Stop-and-Go |
| Top Camera | 6.5 Mpix |
| Angle Camera | N/A |
| Imaging Resolution | 10 µm, 12.5 µm (factory setting) |
| Lighting | Multi-phase RGB+W LED |
| 3D Technology | N/A |
| Max. 3D Range | N/A |
| Inspection Performance | |
|---|---|
| Imaging Speed | 6.5 Mpix@ 10 µm: 27 cm²/sec 6.5 Mpix@ 12.5 µm: 43 cm²/sec |
| Motion Table & Control | |
|---|---|
| X-Axis Control | Ballscrew + AC-servo controller |
| Y-Axis Control | Ballscrew + AC-servo controller |
| Z-Axis Control | N/A |
| X-Y Axis Resolution | 1 µm |
| Board Handling | |
|---|---|
| Max PCB Size | TR7710@ 10 µm Speed mode: 330 x 250 mm TR7710@ 12.5 µm Speed mode: 400 x 400 mm TR7710@ 10 µm, 15 µm Normal mode: 510 x 460 mm TR7710 DL@ 10 µm, 12.5 µm Normal mode: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane |
| PCB Thickness | 0.6-5 mm |
| Max PCB Weight | 3 kg |
| Top Clearance | 25 mm |
| Bottom Clearance | 40 mm [100 mm optional] |
| Edge Clearance | 3 mm [5 mm optional] |
| Conveyor |
Inline |
| Inspection Functions | |
|---|---|
| Component | Missing Tombstoning Billboarding Polarity Rotation Shift Wrong Marking (OCV) Defective Upside Down Extra Component Foreign Material |
| Solder | Excess Solder Insufficient Solder Bridging Through-hole Pins Lifted Lead Golden Finger Scratch/Contamination |
| Dimensions | |
|---|---|
| WxDxH |
TR7710: 1000 x 1400 x 1650 mm Note: not including signal tower, signal tower height 520 mm |
| Weight | TR7710: 600 kg TR7710 DL: 650 kg |
Anlagenmerkmale
Wirtschaftliche und hochgradig anpassbare Inline-AOI-Lösung
- 6,5 Mpix Hochgeschwindigkeits-Farbkamera
- NPI-optimierter, einfacher Programmierschnittstellen-Assistent
- Stop-and-Go-Inspektion mit großer Tiefenschärfe (DOF) 10 µm oder 12,5 µm optische Auflösung
